Serie HFA

Single Acting Failsafe Lock Ring Aluminium Cylinders
  • Capacidades de 32 a 110 toneladas
  • Longitud de carrera de 51 a 305 mm
  • Presión de trabajo 700 bar

La gama de cilindros de aluminio con anillo de bloqueo anti fallos de simple efecto HFA ofrece el beneficio de contar con un peso significativamente menor comparado con los cilindros de acero convencional, y además de combinar toda la versatilidad y rendimiento de la potencia hidráulica con la seguridad de un soporte mecánico de la carga. Especialmente para aplicaciones en donde se requiere soportar la carga por largos períodos de tiempo, como al sostener puentes, los cilindros HFA presentan un pistón de simple efecto con retorno asistido por resorte, y roscado en toda su longitud de carrera para acomodar al anillo roscado de bloqueo anti fallos para sostener la carga mecánicamente. Hay disponibles otras opciones de capacidad y de longitud de carrera, a petición del cliente.

  • Retorno por muelle
  • Vástago del pistón y cilindro endurecidos por anodizado
  • Superficies de deslizamiento de baja fricción
  • Sellos anti-extrusión
  • Asiento basculante incorporado de serie
  • Orificio limitador de carrera
Single Acting Failsafe Lock Ring Aluminium Cylinders

Especificaciones

Número modelo Capacidad toneladas Carrera mm Vol. aceite cm3 Area eficaz cilindro cm2 Peso kg Palanca mano
HFA302 32 51 232 45.4 6.0 TTB10
HFA306 32 152 691 45.4 8.0 TTB10
HFA3012 32 305 1386 45.4 11.0 TTB10
HFA502 51 51 364 71.3 9.0 TTB10
HFA506 51 152 1084 71.3 11.0 TTB10
HFA5012 51 305 62175 71.3 17.0 TTB10
HFA1002 110 51 785 153.9 24.0 TTB10
HFA1006 110 152 2340 153.9 30.0 TTB10
HFA10012 110 305 4695 153.9 39.0 TTB10

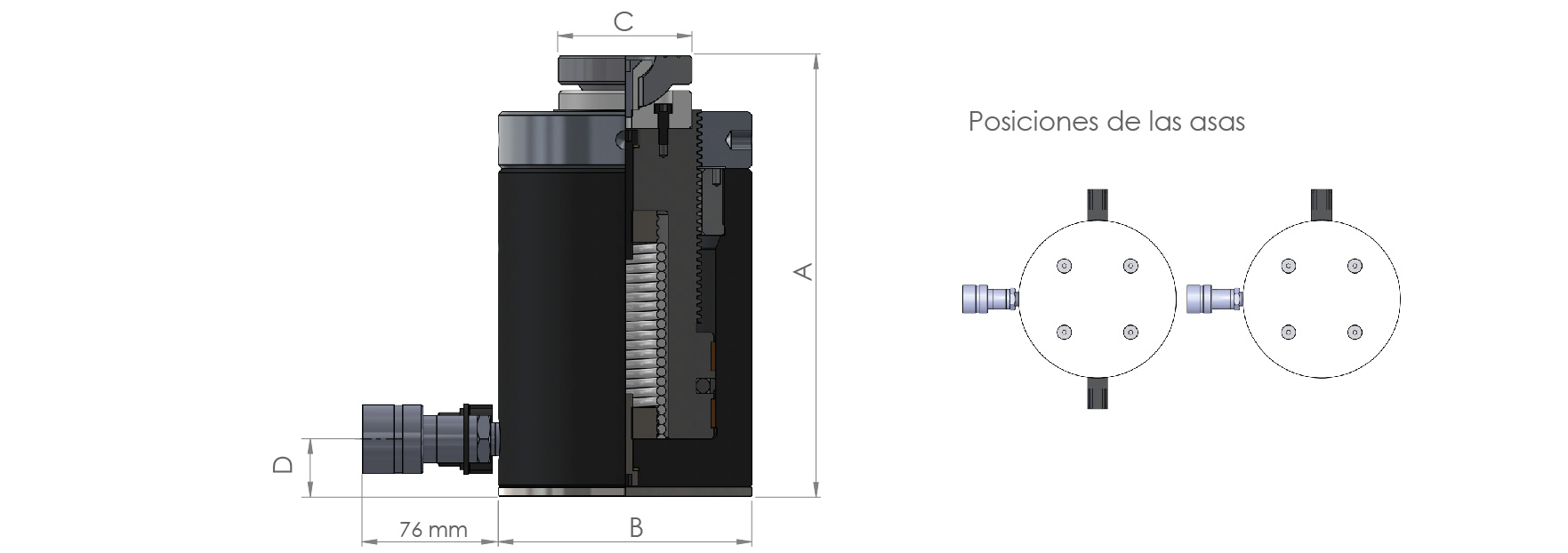

Dimensiones en mm

Número modelo A B C D
HFA302 227 108 50 20
HFA306 328 108 50 20
HFA3012 481 108 50 20
HFA502 231 133 70 25
HFA506 332 133 70 25
HFA5012 485 133 70 25
HFA1002 277 202 100 35
HFA1006 378 202 100 35
HFA10012 531 202 100 35
