HRA 系列

Torna indietro

这质HRA系列-双作用大吨位铝制液压缸压缸是特别设计为需要重量轻，方便搬运的液压缸应用场合提供重型顶升解决方案。双作用设计提高了操作速度和工作效率。

  • 承载能力32-110 吨
  • 行程长度51-305 mm
  • 工作压力700 bar
  • 硬质氧化活塞杆和液压缸具有抗磨损性和耐用性
  • 50吨及以上型号配置手柄
  • 低摩擦表面
  • 耐高压密封圈
  • 所有型号标准配置可倾斜鞍座
  • 一体式止动环
  • 内置安全阀
  • 可按要求定制特殊设计液压缸
Download Richiesta
Double Acting High Tonnage Aluminium Cylinders
Double Acting High Tonnage Aluminium Cylinders
型号 工作能力吨 行程mm 需油量cm³ 有效面积cm² 重量kg 搬运手柄
HRA302 32 51 225.3 44.2 5.0 -
HRA306 32 152 671.5 44.2 7.0 -
HRA3012 32 305 1347.5 44.2 10.0 1
HRA502 51 51 361.5 70.9 10.0 1
HRA506 51 152 1077.4 70.9 13.0 1
HRA5012 51 305 2161.9 70.9 19.0 1
HRA1002 110 51 785.1 153.9 22.0 2
HRA1006 110 152 2339.9 153.9 29.0 2
HRA10012 110 305 4695.1 153.9 39.0 2

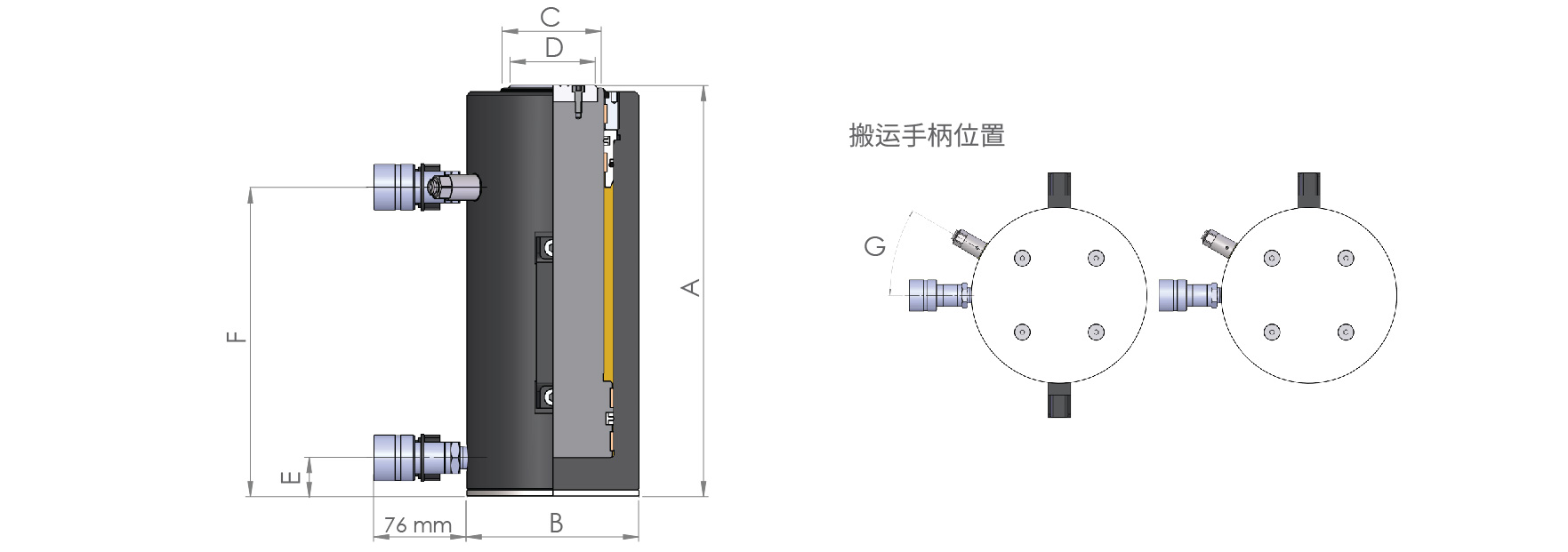

型号 尺寸 mm
A B C D E F G
HRA302 204 105 60 50 25 136 35
HRA306 305 105 60 50 25 237 35
HRA3012 458 105 60 50 25 390 35
HRA502 221 135 79 70 30 141 30
HRA506 322 135 79 70 30 242 30
HRA5012 475 135 79 70 30 395 30
HRA1002 258 202 110 100 41 172 30
HRA1006 359 202 110 100 41 273 30
HRA10012 512 202 110 100 41 426 30
