Serie TL

Toughlift jacking system
Toughlift jacking system
  • Presión de trabajo 700 bar
  • Opción de 8 modelos con una serie de accesorios
  • Usados en sectores de ferrocarril, minería y construcción

Los sistemas de elevación ToughLift de Hi-Force ofrecen a los usuarios el método más sencillo y seguro de elevar volquetes en los sectores de la minería, la construcción y locomotoras del sector ferroviario, cuando es necesario realizar actividades críticas de mantenimiento y reparación de averías. Ideal para elevar incluso los volquetes más pesados del mundo, el sistema ToughLift de Hi-Force se comercializa con capacidades de elevación de 50, 100, 150 y 200 toneladas. Con la incorporación a la gama del modelo TLA20027, se ha aumentado la altura de elevación hasta 685 mm sin necesidad de utilizar extensiones y todos los modelos neumáticos funcionan con un motor de aire comprimido a 6 bar.

Los modelos ToughLift de Hi-Force incorporan una bomba de tres velocidades, brindando mayor rapidez de avance y retroceso, tanto con carga como en vacío. Todos los modelos están equipados con un medidor de carga en toneladas y un nuevo diseño de palanca de 3 piezas de poco mantenimiento para aumentar la maniobrabilidad. Para ayudar con la elevación, los modelos disponen de puntos de elevación exclusivos para mantener la unidad balanceada y asegurada durante la operación. El bloque colector de nuevo diseño y el silenciador facilitan el mantenimiento y mejoran el flujo de aire, mejorando el rendimiento de todos los modelos neumáticos ToughLift.

El nuevo diseño de la posición de las ruedas en el bastidor y la plataforma de acero resistente al desgaste mejoran la altura libre sobre el suelo, haciendo que la línea ToughLift de Hi-Force sea ideal para el uso en diferentes tipos de terreno. Las placas pivotantes que disponen todos los modelos permiten que el cilindro y tanque se articulen por separado, reteniendo así la carga en la plataforma y evitando la transferencia de la fuerza a las ruedas. Entre los nuevos accesorios opcionales se incluyen la caja de herramientas para el bloqueo de la carga y ruedas neumáticas disponibles en los modelos de 100, 150 y 200 toneladas.

Todos los sistemas de elevación ToughLift de Hi-Force se entregan de serie con asiento de elevación de acero endurecido. Los modelos de 50 toneladas son suministrados con un conjunto patentado de asa-palanca con cierre a presión para un fácil posicionamiento y transporte y un sistema patentado de elevación más seguro que les permite ser fácilmente posicionados en los espacios más reducidos, garantizando la ubicación correcta y precisa para la operación de elevación y enganche.

Para facilitar su uso y mejorar su seguridad, todos los modelos ToughLift de Hi-Force son operados con un control colgante remoto de hasta 5 metros de extensión con un botón de activación manual con el que el operario tiene el control preciso de la operación de elevación a una distancia segura. Todas las unidades Hi-Force disponen de válvulas piloto neumáticas en el control colgante y los modelos de 50 toneladas también vienen equipadas de accionamiento eléctrico con solenoides. Para los modelos de 100, 150 y 200 toneladas, la opción de accionamiento eléctrico con solenoides y bomba eléctrica se puede suministrar previo pedido.

El sistema ToughLift de Hi-Force consta de un diseño de cilindro de una pieza, lo que lo hace más efectivo frente carga laterales y permite una rápida reparación en caso de ser necesaria. Suministrados con ruedas macizas de gran diámetro y alta resistencia, todos los modelos ToughLift son estrechos y ocupan el menor espacio de los modelos disponibles en el mercado.

  • Opción de capacidades de elevación de 50, 100, 150 o 200 toneladas
  • La bomba de alta velocidad de 3 etapas ofrece más rapidez en la extensión y retracción, tanto con carga como en vacío
  • Ruedas macizas suministradas de serie y neumáticas como opción previo pedido
  • Ruedas estrechas y posición rediseñada para mejorar su altura libre y balance durante las maniobras
  • Palanca de elevación de cuatro posiciones más larga y robusta para aumentar la maniobrabilidad en los modelos de 100, 150 y 200 toneladas
  • Incluye unidad reguladora de presión, filtrado y lubricación de aire comprimido en los modelos operados neumáticamente. Unidad con purga de agua automática está disponible previo pedido.
  • Control remoto manual colgante de botones con cable de control de 5 metros de longitud
  • Medidor de carga en modelos de 100, 150 y 200 toneladas es suministrado de serie
  • Diseño de manejo sencillo con elementos de mantenimiento fácilmente accesibles
  • Ruedas de gran diámetro y gran robustez para una fácil colocación debajo de la carga

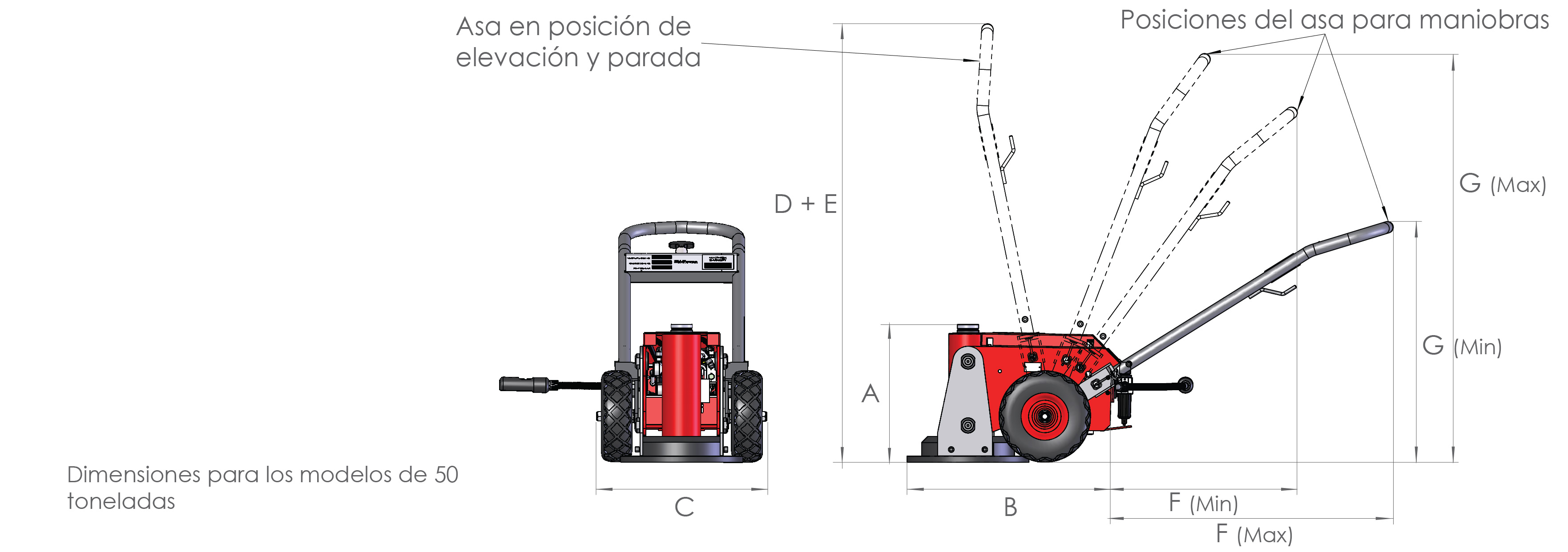

ToughLift jacking systems

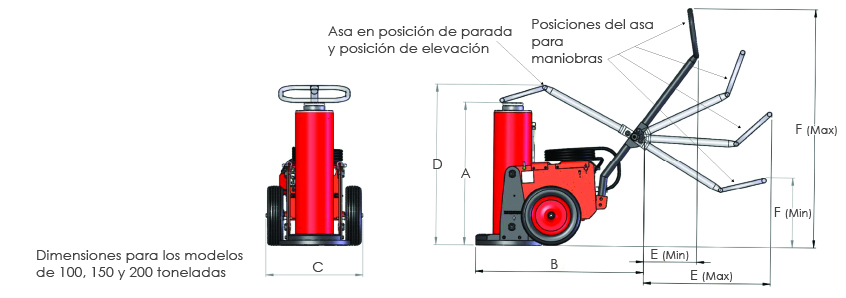

ToughLift jacking systems

Especificaciones

Número Modelo Capacidad toneladas Suministro de potencia Carrera mm Peso kg Altura máxima de apilamiento en mm Dimensiones en mm
A B C D E min-max F min-max G min-max
TL050A255 50 6-Bar neumática 254 160 680 455 660 560 1440 1440 380-1000 700-1300
TL050E255 50 240V eléctrica 254 168 680 455 660 560 1440 1440 380-1000 700-1300
TLA10016 100 6-Bar neumática 405 289 480 665 1130 652 831 356-854 465-1605 -
TLA10021 100 6-Bar neumática 530 319 180 843 1130 652 946 356-854 465-1605 -
TLA15015 150 6-Bar neumática 390 313 485 665 1130 652 835 356-854 465-1605 -
TLA15020 150 6-Bar neumática 520 349 180 843 1130 652 963 356-854 465-1605 -
TLA20015 200 6-Bar neumática 381 373 500 660 1130 652 830 356-854 465-1605 -
TLA20027 200 6-Bar neumática 685 453 180 964 1130 652 1085 356-854 465-1605 -

Nota: Accionamiento eléctrico para la operación de elevación en los modelos ToughLift de 100, 150 y 200 toneladas de Hi-Force están disponibles previo pedido.
